Грузовая балка соединяет две рамы и воспринимает нагрузку от паллеты, настила или другого грузоносителя. Её допустимая нагрузка зависит от длины пролёта, формы и высоты профиля, толщины и марки стали, соединителей со стойками, сварных швов, фиксаторов и схемы размещения груза.
Надпись «балка 120 мм» описывает только часть геометрии. По высоте профиля нельзя назначить грузоподъёмность или подобрать замену.
Короткий ответ: балку выбирают как элемент конкретной стеллажной системы. Совпадение длины и цвета не подтверждает совместимость с рамой и требуемой нагрузкой.

Из чего состоит грузовая балка

От чего зависит допустимая нагрузка балки складского стеллажа
Основная часть — металлический профиль между стойками. На концах расположены соединители, которые часто называют кронштейнами, коннекторами или «ушами». Их зацепы входят в перфорацию стойки и передают усилия на раму.
После установки соединение блокируют штатным фиксатором. Он снижает риск случайного подъёма балки вилой погрузчика. Сам фиксатор не несёт рабочую вертикальную нагрузку вместо зацепов.
Узлы балки:
  • несущий профиль;
  • концевые соединители;
  • зацепы или болтовое крепление;
  • сварные швы соединителей;
  • фиксаторы;
  • маркировка элемента;
  • опорные аксессуары для поддонов, настила или контейнеров.

Какие бывают профили

Коробчатые балки

Распространённый вариант для паллетных стеллажей. Профиль может формироваться из соединённых холодногнутых элементов. Высота, ширина, внутренние рёбра и толщина различаются по сериям.

Ступенчатые балки

На внутренней стороне предусмотрена полка для настила, решётки или вкладного элемента. Такие балки применяют для коробов, штучного товара и смешанных уровней. Нагрузка должна учитывать сам настил и схему его опирания.

Z-, C- и другие открытые профили

Используются в полочных, среднегрузовых и специальных системах. Их работа зависит от ориентации, связей, настила и закрепления. Название формы не является готовой таблицей нагрузок.

Прокатные и составные балки

Для тяжёлых или нестандартных решений могут применяться горячекатаные, сварные или составные профили. Их рассчитывают под конкретную конструкцию и узлы соединения.

Как длина влияет на нагрузку

Под длиной балки могут понимать полный габарит или чистый пролёт между опорами. В расчётах и таблицах изготовителя нужно использовать одно и то же определение.
Увеличение пролёта повышает изгибающий момент и прогиб. Поэтому балка той же серии на 3600 мм обычно имеет другую допустимую нагрузку, чем элемент на 2700 мм. Перенос таблички между такими уровнями создаёт ошибку даже при одинаковой высоте профиля.

Почему толщина металла не даёт готового ответа

Толщина влияет на площадь сечения и местную устойчивость стенок. Одновременно работают высота профиля, его форма, свойства стали, пролёт и соединитель.
Измерение кромки штангенциркулем полезно для идентификации. Для назначения нагрузки его недостаточно: прибор не показывает марку стали, внутреннее устройство закрытого профиля, характеристики сварных швов и несущую способность зацепов.
Если паспорт утрачен, действуют по процедуре определения нагрузки на стеллаж без документации.

От чего зависит допустимая нагрузка

  • чистый пролёт;
  • профиль и толщина металла;
  • механические свойства стали;
  • тип концевого соединителя;
  • число и геометрия зацепов;
  • сварные швы;
  • положение груза на уровне;
  • количество и состояние паллет;
  • наличие настила и поперечных опор;
  • совместимость со стойкой;
  • ограничения рамы и всей секции.
Нагрузка пары балок не равна допустимой нагрузке всей секции. Несколько уровней передают усилия на стойки и основание. Связь этих величин объяснена в статье «Нагрузка на ярус паллетного стеллажа».

Балки для паллет и полочного хранения

Паллетная пара обычно воспринимает груз через опорные участки поддона. Нужно проверить ориентацию паллеты, положение относительно двух балок, допустимый свес и состояние нижних досок.
При сплошном настиле нагрузка распределяется иначе. В расчёт входят материал настила, его толщина, число опор и возможная сосредоточенная нагрузка от ножки оборудования или маленького контейнера.
Самостоятельно уложенная фанера или металлический лист меняет массу уровня и условия работы. Такое изменение согласуют с изготовителем или инженером.

Покрытия балок

Серийные балки часто окрашивают порошково-полимерным способом. Для влажной, наружной или специальной среды могут применяться оцинкованные и другие исполнения.
Покрытие защищает поверхность, но не скрывает требования к сварным швам и профилю. Вздутие краски, красная коррозия, трещина у соединителя или след удара требуют осмотра.

Что проверить при приёмке и монтаже

Две балки одинаковой длины и цвета могут отличаться профилем, зацепами, сварными соединениями и допустимой нагрузкой. На объекте такая замена выглядит простой, пока балку не пытаются установить в существующую систему. Поэтому перед заказом сверяют не только габарит, но и изготовителя, серию, соединение и расчётные данные.
  1. Маркировку, длину и профиль по спецификации.
  2. Соответствие соединителя перфорации стойки.
  3. Полную посадку всех зацепов.
  4. Наличие штатных фиксаторов.
  5. Сварные швы и отсутствие трещин.
  6. Прямолинейность, скручивание и локальные вмятины.
  7. Состояние покрытия.
  8. Положение поперечных опор и настила.
  9. Таблички допустимых нагрузок.
Случайный зацеп части крюков не считается нормальной установкой. Балку разгружают и переустанавливают по инструкции системы.

Прогиб и повреждения

Плавный упругий прогиб под нагрузкой и остаточная деформация являются разными состояниями. Вмятина, залом, скручивание, трещина сварного шва или повреждение соединителя оцениваются отдельно от величины прогиба.
Методика замера и действия персонала приведены в статье «Прогиб балки стеллажа». Самостоятельная правка и сварка накладок не возвращают документированную несущую способность.

Что уточнить о балках стеллажей

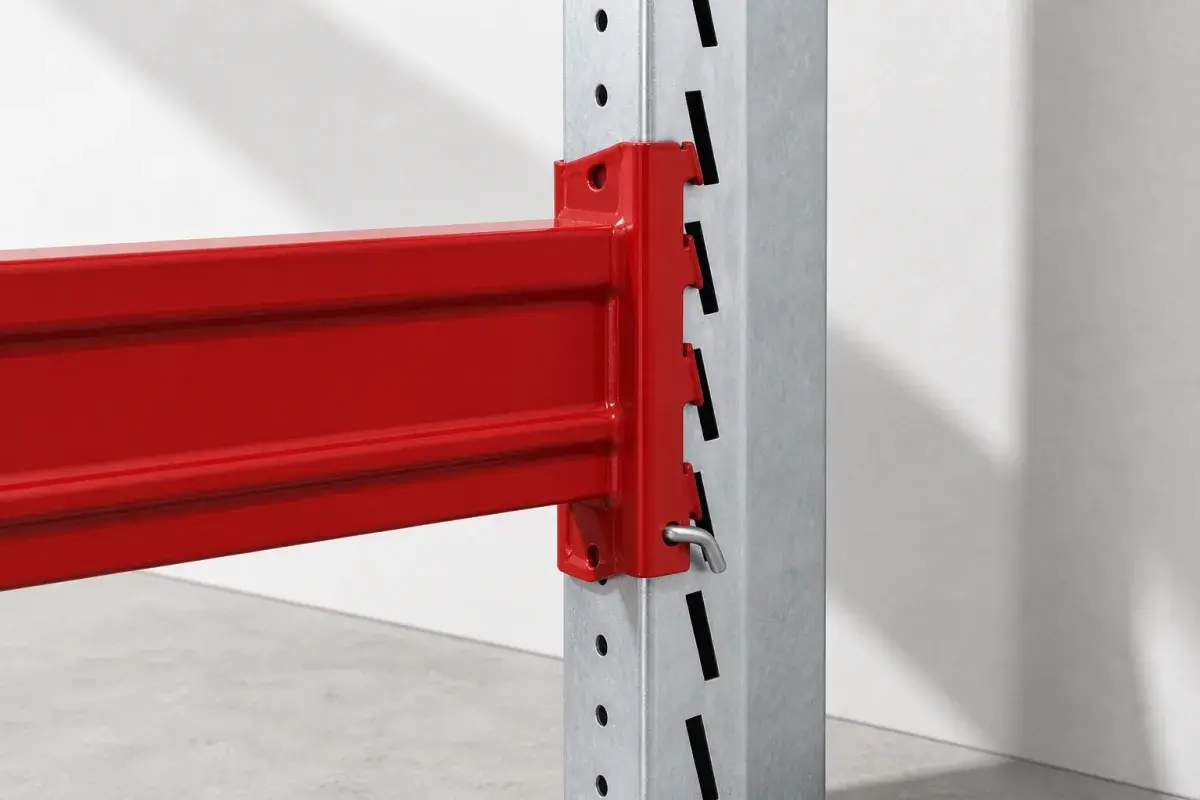

Узел крепления балки к стойке паллетного стеллажа с предохранительным фиксатором

Только после проверки серии, соединителей, стали, таблицы нагрузок и влияния уровня на раму. Высота профиля сама по себе не подтверждает замену.

Цвет является покрытием и элементом визуальной идентификации. Совместимость подтверждают маркировка, документация и геометрия соединения.

Перестановка меняет свободную длину стойки и расчётную схему рамы. Новое положение проверяют до загрузки и отражают в документации.

Рабочую нагрузку передают профиль и соединители. Фиксатор блокирует непреднамеренное отсоединение в предусмотренном конструкцией направлении.

Проверить балку перед заменой

Для идентификации подготовьте маркировку, длину, размеры профиля, фотографии соединителя, стойки и общий вид уровня. «ЛОГИСТИК» может проверить балки при ПТО и подобрать совместимые элементы для ремонта стеллажей.
Автор: Евгений Евсеев, технический директор испытательной лаборатории ООО «ЛОГИСТИК», соавтор методики ПТО и ГОСТ Р 59912-2021.
Материал актуализирован: 28 августа 2026 года.
