Для фронтальных стеллажей в области ГОСТ Р 55525-2017 локальную деформацию стойки проверяют на контрольном участке длиной 1000 мм. В плоскости рамы ориентир составляет 3 мм, вдоль ряда — 5 мм. Для раскоса на схеме приложения Б указано 10 мм. При превышении критерия эксплуатация стеллажа не допускается; повреждённую стойку заменяют при отсутствии иных письменных указаний изготовителя.
Если превышение подтверждено, разгружают по одной секции в каждую сторону от повреждённой стойки. Последовательность снятия паллет выбирают с учётом фактического состояния конструкции и груза.
Что осмотреть сразу после удара
Повреждение у пола редко ограничивается видимой вмятиной. Проверяют:
- стойку выше и ниже места контакта;
- перфорацию, складки и разрывы профиля;
- нижние раскосы и их соединения;
- подпятник, анкеры и бетонное основание;
- балки, фиксаторы и узлы зацепления;
- защиту стойки и её крепление;
- вторую стойку рамы и соседние секции.
После удара нам часто присылают один крупный снимок вмятины и спрашивают, можно ли оставить секцию в работе. По такому кадру нельзя увидеть положение дефекта, состояние раскосов, подпятника и соседних элементов. Поэтому для первичной оценки просим адрес секции, общий вид и размеры повреждения, а решение принимают по всей доступной картине.
Почему одинаковые по ширине стойки могут отличаться по расчётным характеристикам, объяснено в статье о профилях, стали и покрытии стоек.
Три разных вида отклонений
Локальная деформация
Метровую рейку или контрольную линию располагают на неповреждённых участках профиля и измеряют максимальный зазор. Проверку выполняют в плоскости рамы и вдоль ряда. Числа 3 и 5 мм относятся именно к такому измерению.
Отклонение от вертикали
Это положение всей стойки по высоте. ГОСТ Р 55525-2017 приводит эксплуатационные пределы H/200 для широкопроходной системы и H/350 для узкопроходной, где H — высота стойки. Эти отношения нельзя применять к локальной вмятине.
Монтажное отклонение
Для ненагруженной системы при вводе в эксплуатацию используют отдельные монтажные допуски. Они отвечают на вопрос о качестве установки, поэтому эксплуатационный замер загруженной рамы с ними не смешивают.
Порядок действий
- Записать корпус, ряд, секцию, сторону рамы и высоту дефекта.
- Остановить размещение нового груза в прилегающих ячейках.

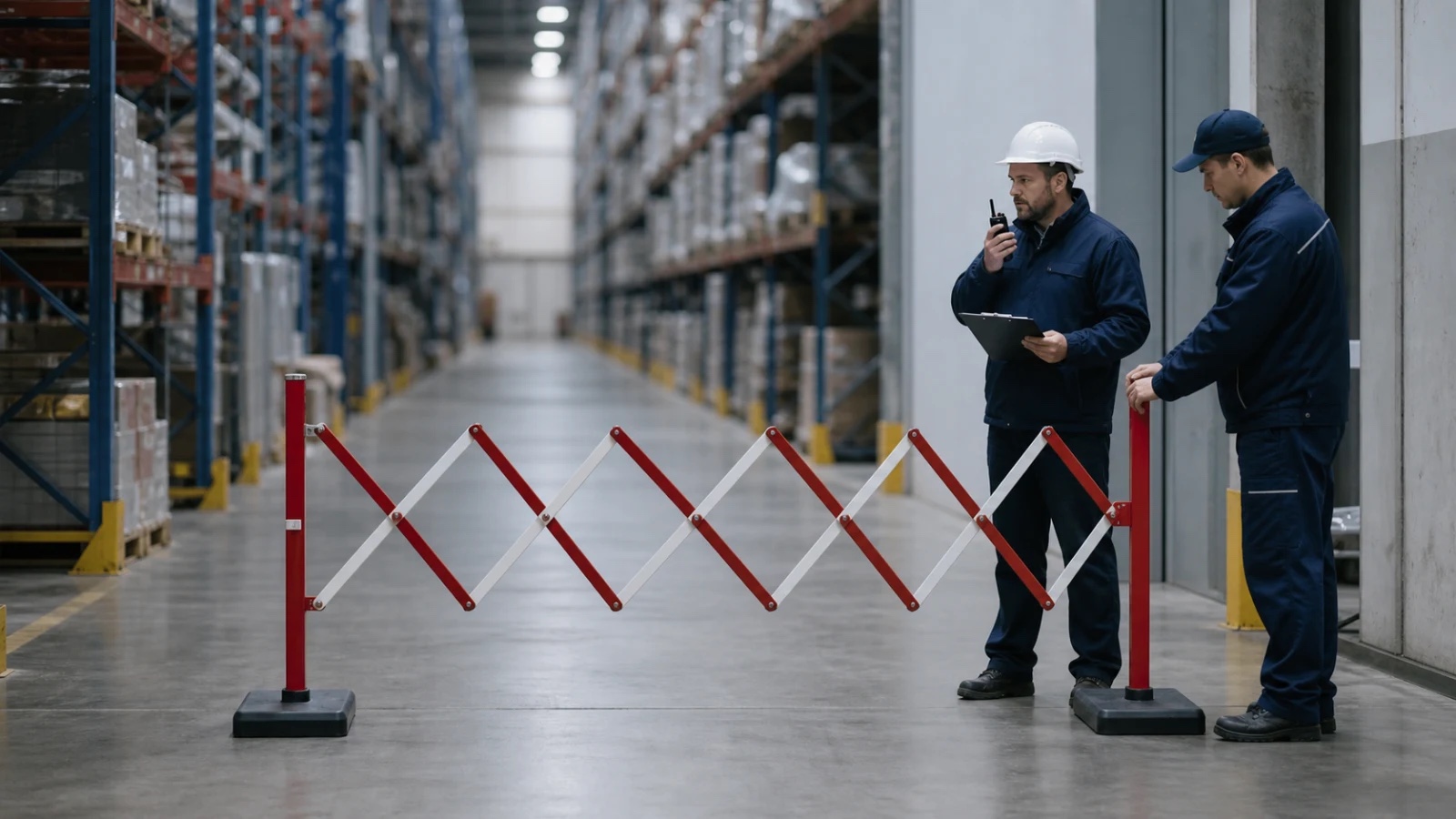

- Оградить маршрут, если удар затронул устойчивость конструкции или груза.
- Найти паспорт, проект и указания изготовителя.
- Осмотреть стойку, раскосы, опорный узел и соседние элементы.
- Измерить локальную деформацию в двух направлениях.
- Отдельно проверить вертикальность.
- Зафиксировать эксплуатационное решение и условие возврата в работу.
Если система находится вне области ГОСТ Р 55525-2017, критерии берут из применимого стандарта, проекта и документации изготовителя. Значения 3, 5 и 10 мм нельзя автоматически переносить на мезонины, полочные или консольные системы.
Можно ли выправить стойку
Удары молотком, гидравлическая правка, нагрев и сварка накладки меняют профиль и не возвращают документированную несущую способность. Штатное решение при недопустимой деформации — замена стойки.
Иное решение должно быть оформлено письменно для конкретной серии и дефекта. В документе нужны область применения, техническое обоснование, технология, критерии приёмки и порядок дальнейшего контроля. Тема подробно раскрыта в статье «Можно ли выправлять повреждённую стойку стеллажа».
Произвольное снижение нагрузки тоже не решает вопрос. Уменьшенная цифра не подтверждает устойчивость повреждённого профиля и соединений.
Как закрыть замечание
После замены проверяют правильность установки элемента, раскосы, крепления, анкеры, геометрию и состояние соседних секций. Работу фиксируют в журнале, ремонтной ведомости и эксплуатационной документации.
Если удары повторяются в одном месте, разбирают причину: ширину проезда, траекторию техники, видимость, состояние пола, защиту торца и организацию движения. Простая замена стойки без устранения причины оставляет тот же сценарий аварии.
Вопросы о повреждённой стойке
Провести адресную оценку
Передайте фотографии общего вида и дефекта, адрес секции, паспорт и сведения о загрузке. «ЛОГИСТИК» может включить оценку повреждений в ПТО стеллажей, а после решения подобрать элементы для ремонта и замены.
